介紹旋轉式潷水器的結構設計

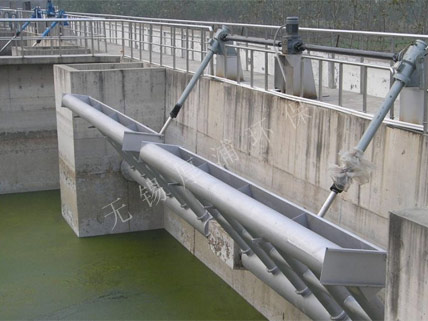

旋轉式潷水器的結構組成有：撇水堰槽、下降管、水平管、軸承座、電動執行器、傳動桿。
撇水堰槽在SBR反應池水面上，水平管在反應池下部。撇水堰槽靠下降管支撐，并與下部水平管連成一體。水平管兩端適當位置各固定一個環形的不銹鋼軸套，并安裝了兩只滑動軸承，水平管靠軸承座固定在池底的基礎上，它是整個潷水器的轉軸?！ ?/div>
在水平管中間位置有一旋轉曲柄和傳動桿、電動執行器相聯。執行器驅動傳動桿上下移動，傳動桿推動曲柄使水平管在兩只滑動軸承內轉動。撇水堰槽隨水平管轉動而升降，其移動軌跡是繞水平管中間線的柱形弧面，上下移動的垂直距離以每周期的排水量而定?！?/div>
撇水堰槽起收水作用，堰槽前壁是保持上沿水平的薄壁堰，將污泥沉淀后的上清水從水面表層撇入堰槽。清水經過多根下降管向下匯入水平管，然后從排水管流出。水平管與排水管之間用一個可轉動密封接頭和一個可撓曲柔性橡膠接頭相連接，這樣便解決了可旋轉的水平管與固定不轉的出水管的連接，也解決了可轉動接頭與水平管保持軸線同心度的問題?！?/div>
旋轉式潷水器設計要求撇水堰上與水平管軸線平行，水平管安裝要求兩端的水平誤差＜3.0mm，這樣排水時才能讓堰上各處水量均勻，水流平穩，不會擾動污泥層，讓出水質量達到要求。
